Короновирус и пивной варитель...

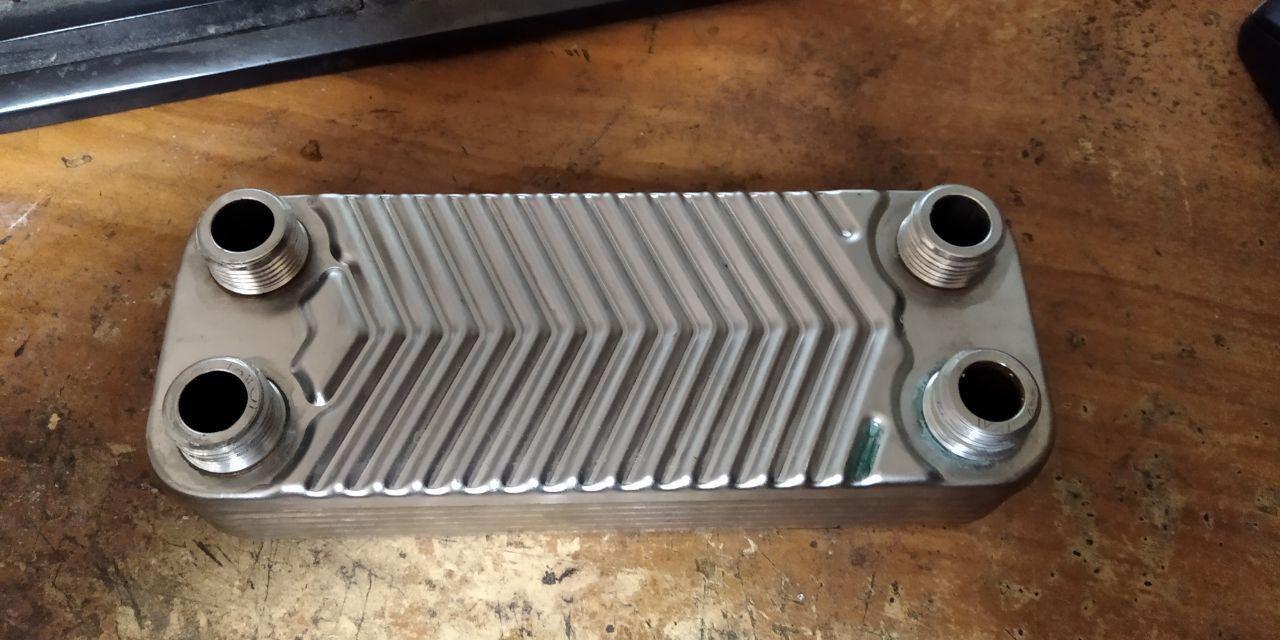

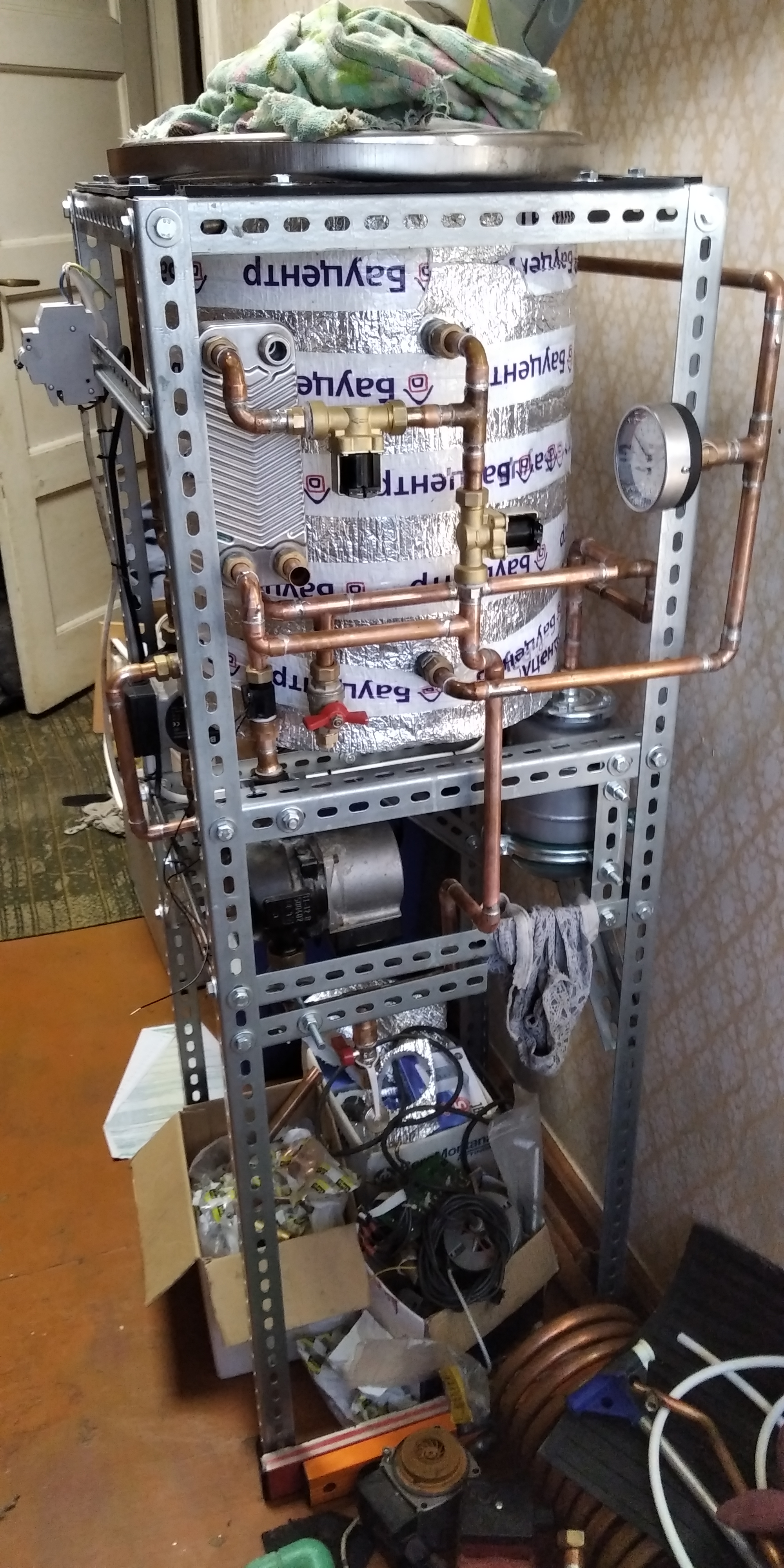

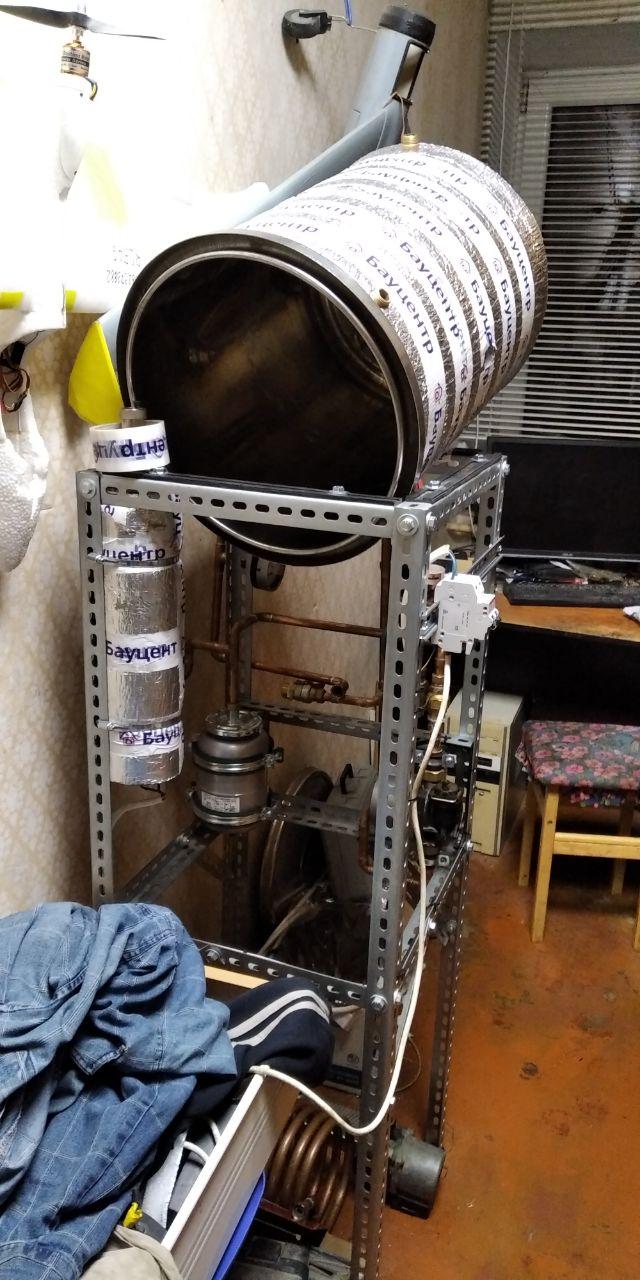

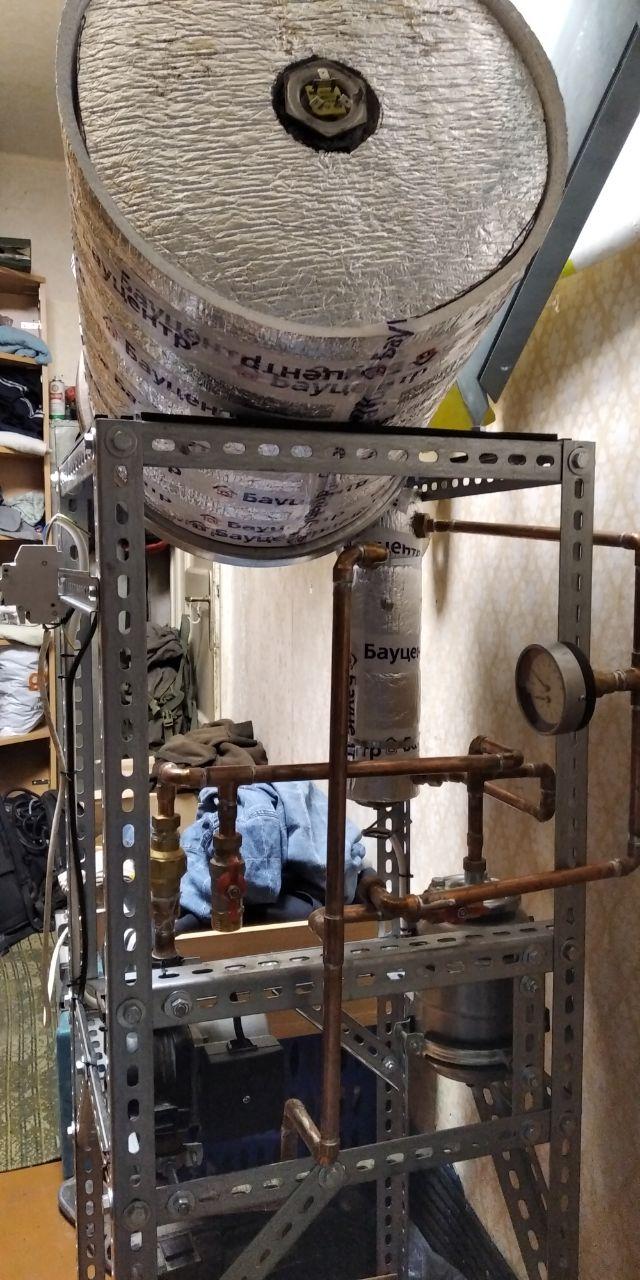

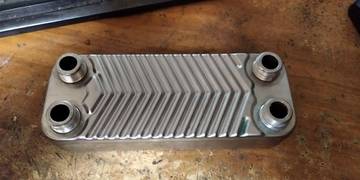

Вчерась до двух ночи исправлял допущенные косяки в конструкции, чуть переделывал ее. Добавил два электроклапана, кран подпитки и кран заправки-слива теплоносителя на случай, ежели это будет не вода. Добавил теплообменник. Добавил еще один насос - рециркуляционный, он будет постоянно перемешивать продукт в процессе приготовления, заместо механической мешалки. Осталось допаять ветку забортной воды. Мозги для него уже в процессе разработки-изготовления. Успеть бы попробовать первый результат до того, как загнусь от китайской ситричухи.

Да уж...это вам не бочки с порохом в коцмос пулять

До 4 утра экскриментировал, теперь маленько осовевший. Удалось, используя элекстрическую мощность всего 1.5 КВт, в приемлемые сроки довести жижу в баке до кипения, не используя прямого нагрева ТЭНом. Водичку вскипятил водичкой. Тот, кто составлял таблицы зависимости температуры кипения воды от ее давления, не наврали, при 4 барах вода в замкнутой системе не закипела при 110 градусах. Это гуд, от пропиленгликоля в качестве теплоносителя можно отказаться. А вот с охлаждением вышло все не так радужно: 25-киловаттного теплообменника не хватило, чтобы обеспечить быстрое охлаждение сусла в приемлемые сроки до 22 градусов со ста за 30-35 минут. Пришлось запустить непосредственно в систему забортную воду, тогда процесс пошел значительно бодрее. Буду переделывать систему охлаждения.

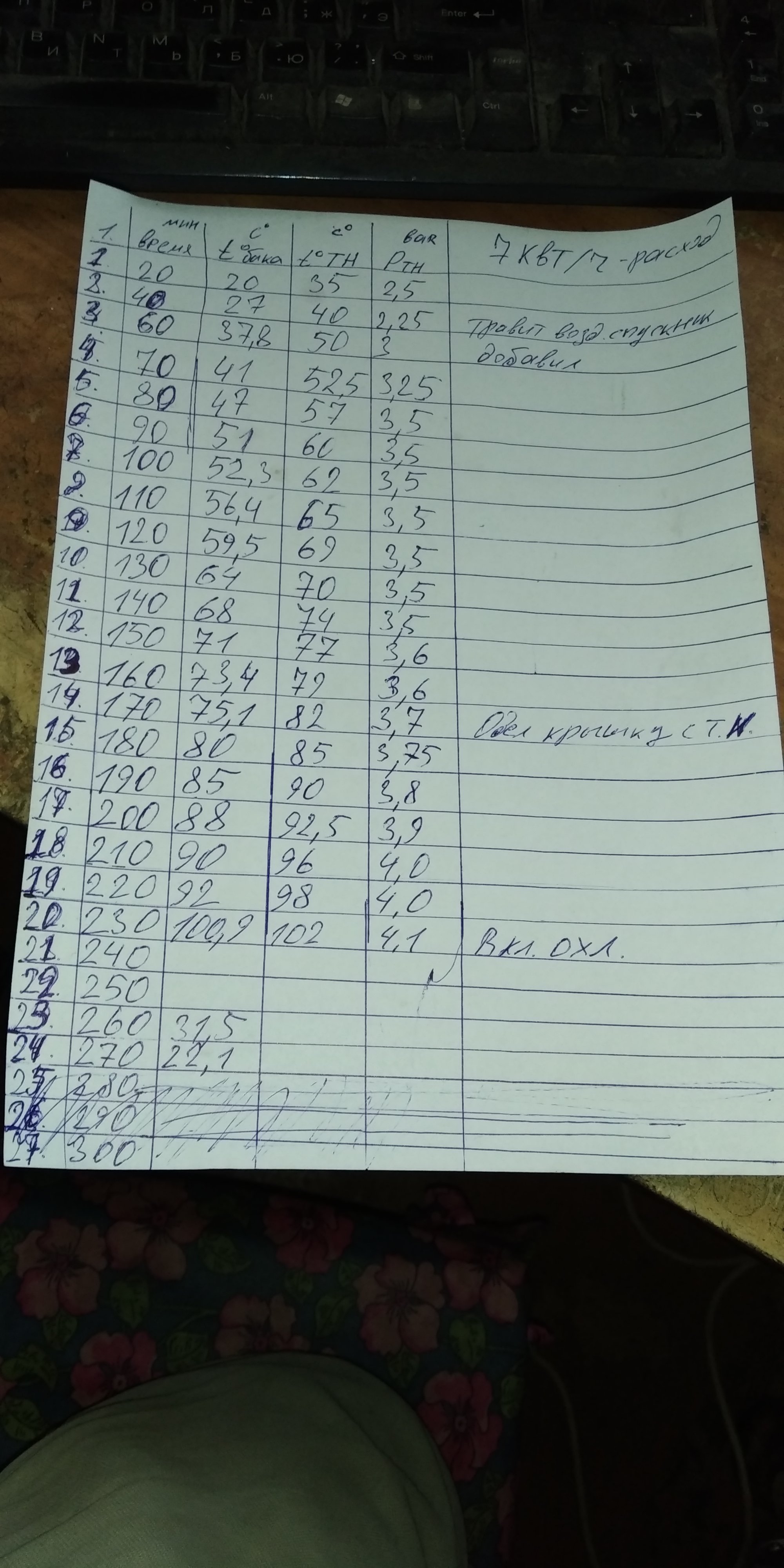

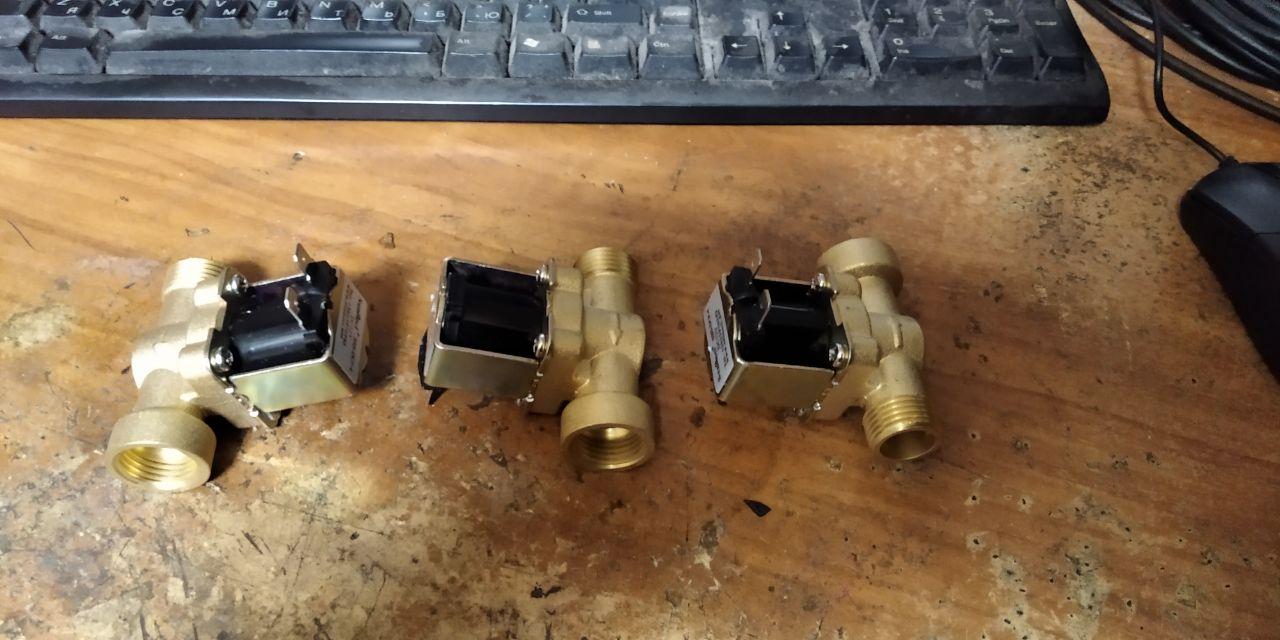

Китайский датчик протока оказался полным дерьмом - очень малое проходное сечение, пластик корпуса сделан из какого-то говна, резьба сорвалась на третьей затяжке, надо менять на что-то более годное. Китайские электроклапаны испытание огнем и водой, как ни странно, выдержали, хотя и грелись как собаки, примерно до 70 градусов, палец на катушке долго держать невозможно было. Перемешивающий насос показал себя с наилучшей стороны, обеспечивая качественное перемешивание и уравнивание температуры во всем объеме. Ежели пристроить к его ветке фильтр - можно избежать нудного процесса слива и фильтрации сусла перед окончательной варкой, что есть замечательно. Имеющееся в наличие измерительное оборудование имело высокую степень погрешности, но процесс кипения жидкости ни с чем не спутаешь. Результатом испытаний стала вот такая вот табличка, где первая колонка - текущее время в минутах, вторая - температура жижи в баке, третья - температура теплоносителя, а четвертая - рабочее давление в системе косвенного нагрева. От старта нагрева холодной воды температурой 14-16 градусов до кипения и последующего охлаждения до 22 градусов заняла 270 минут. После того, как я укутаю все трубы в теплоизоляцию, скорость процесса должна заметно возрасти, ибо теплопотерь будет меньше. Есть мысль уменьшить объем нагревательного котла для ТЭНа - система станет менее инертной. Хочу выполнить его из толстой медной трубы соответствующего диаметра, чтобы ТЭН входил в него с минимальным зазором. В основном испытания считаю успешными, результаты достигнутыми.

На конкретную модель схемы не нарыл, а нашел вот такое:

Статья полностью: https://www.elremont.ru/svch/bt_rem28.php

Наскока я понял, магнетрон и моторы питаются переменкой, то шо на входе - фильтр шумов, чтобы всяка срань при работе не летела в сеть. но наверняка где-то притаился трансформаторчик с диодным мостом, питающий плату управления всем этим добром, буде оно электронное, а не механическое, как в первых микроволновках. Посему первым делом проверяем, приходит ли 220 на первичную обмотку высоковольтного тансформатора магнетрона, если нет - копаем релюшки или симмисторы и то, что ими управляет, проверяем блокировочные микропереключатели на исправность, подается ли что-то на плату управления с таймером. Если же на первичку при включении 220 приходит - звоним вторичные обмотки ВВ-транса, проверяем исправность ВВ-конденсатора и диода обвязки магнетрона, сам магнетрон. Я бы так поступил. В процессе работы по ремонту СВЧ-приборов соблюдаем меры предосторожности, может иоппнуть, облучить или оба сразу

Ну Василич, ну артист

Теперь к делу    МКВ печь несложный, но опасный прибор. Мало того, что там обычное напряжение сети, но и высокое >1000В плюс микроволновое излучение ,которое опасно для оргнизма Соратника

Поэтому, не зная броду не лезь в воду не имея навыков ремонта такого оборудования, не имея приборов, не имея схемы принципиальной, с похмелюги - некуй тудой лезть.

http://www.mastervintik.ru/remont-mikro … mi-rukami/
